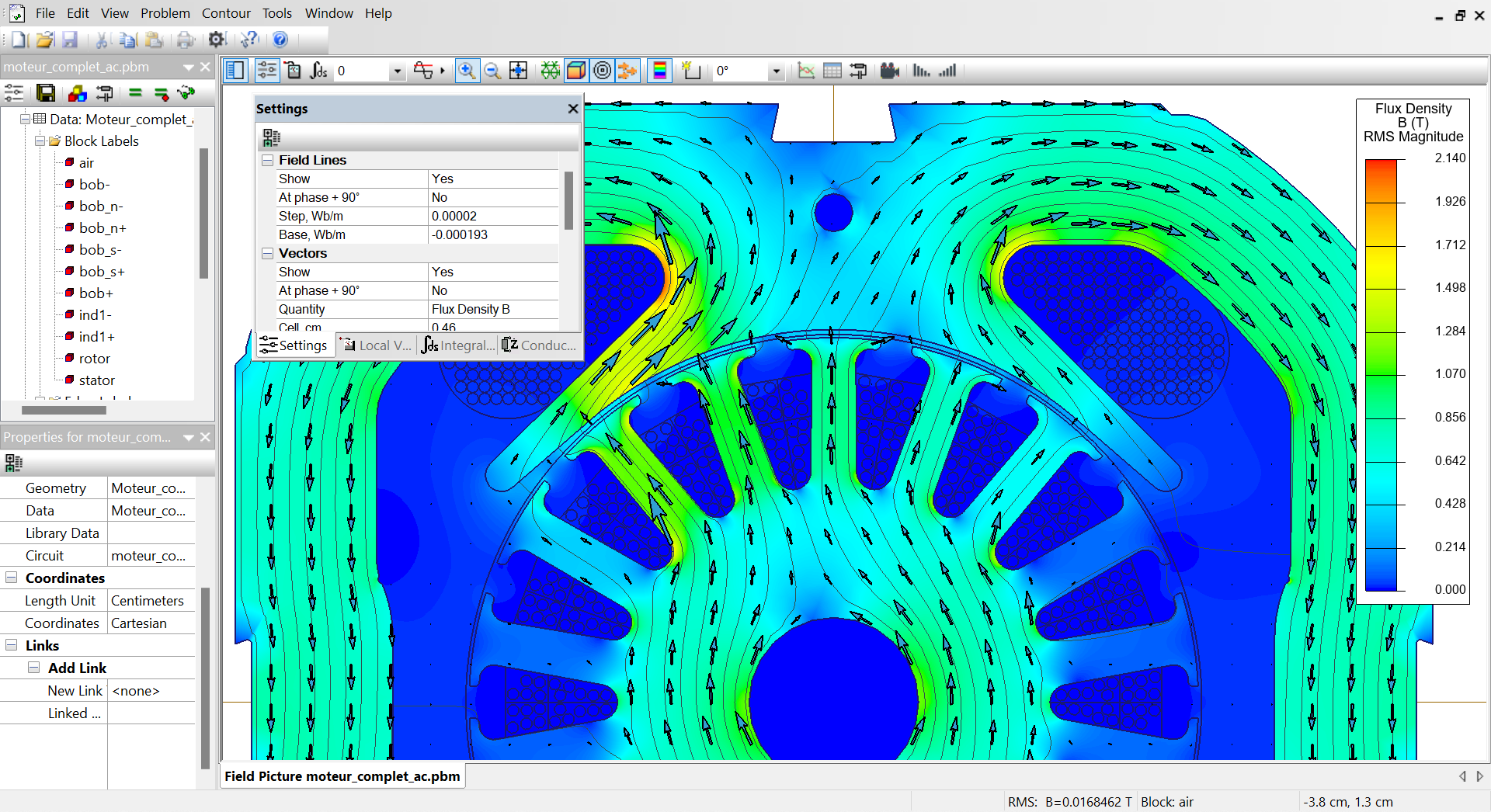

Quickfield : Post-processeur - champs (dégradé de couleurs)
Le
post-processeur
permet de donner un aperçu rapide des résultats par différentes
représentations graphiques ou par des tables ou courbes.
( Note : Le champ élevé est dû à une résolution linéaire du problème,
QuickField™
peut bien entendu résoudre des problèmes non-linéaires )
![Quickfield, postprocesseur, représentation des champs Quickfield, postprocessor, fields representation](./images/captures_2d/quickfield_postprocesseur_geometrie_sketch.png)
Post-processeur - Champs
|

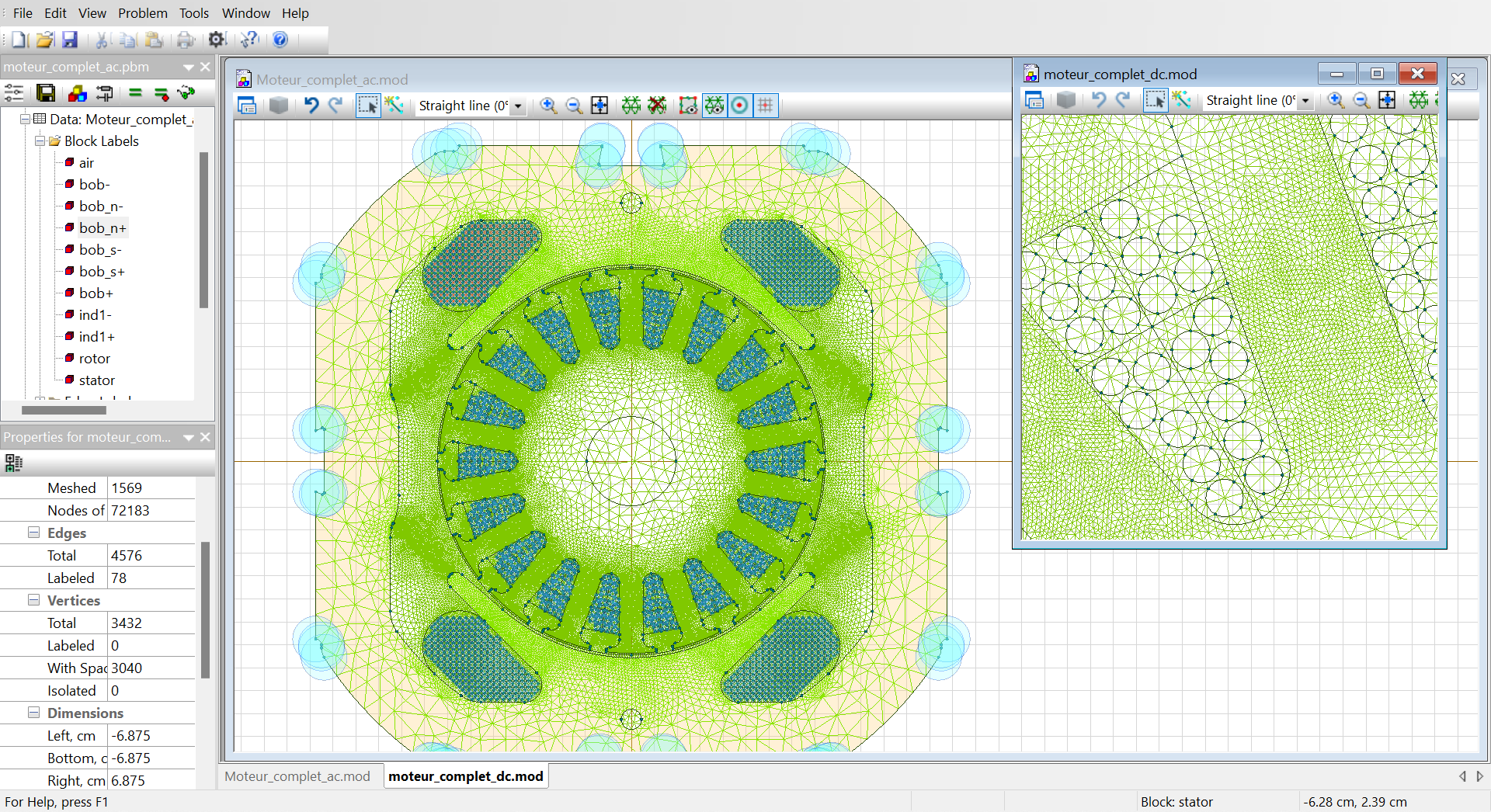

Quickfield : Préprocesseur - géométrie
Le
pré-processeur
permet d'accéder à différentes
fonctions géométriques pour définir la géométrie du
design sans outil de CAO, le cas échéant un circuit électrique
et enfin les caractéristiques des matériaux.
![Quickfield, préprocesseur, définition de la géométrie Quickfield, preprocessor, geometry definition](./images/captures_2d/quickfield_preprocesseur_geometrie_sketch.png)
Préprocesseur - Géométrie
|

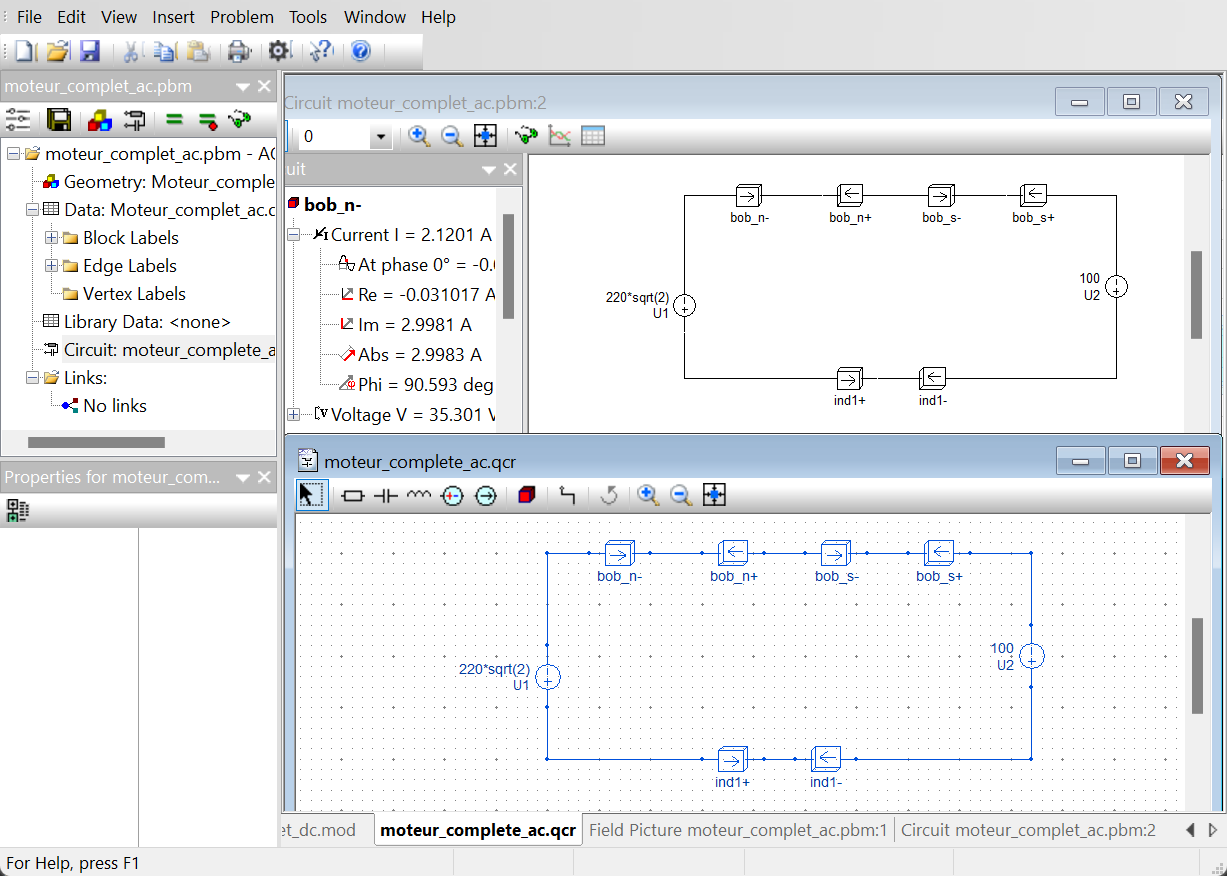

Quickfield : Préprocesseur - circuit électrique
Le
pré-processeur
permet de définir facilement un
circuit électrique composé d'éléments passifs R,L,C et de sources de courants ou de tensions.
![Quickfield, préprocesseur, définition d'un circuit électrique Quickfield, preprocessor, definition of an electric circuit](./images/captures_2d/quickfield_preprocesseur_circuit_sketch.png)
Préprocesseur - Circuit électrique
|
