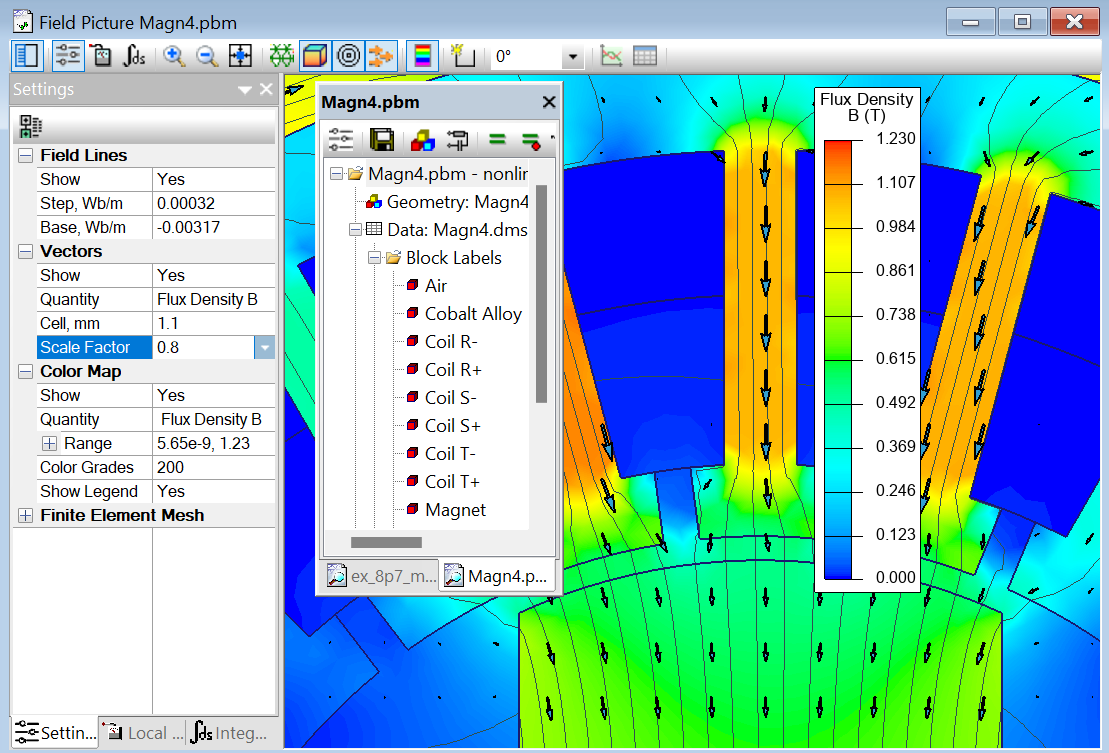

Interface preprocesseur


Les points forts de QuickField™ sont sa rapidité, sa version gratuite, ses fonctions import-export,
sa facilité d'utilisation, ses couplages , son interface programmable...son prix !



Note : Bleu : en passant la souris une information apparaît. Vert : vers un lien interne. Orange : vers un lien externe.


Généralités

Avec l'apparition du logiciel QuickField™ , vous pouvez utiliser un logiciel performant et à un coût compétitif. QuickField™ est un logiciel de calculs par éléments finis permettant d'aborder la plupart des problèmes linéaires ou non linéaires de l'électromagnétisme Le site officiel de QuickField™ est :

www.quickfield.com


Fonctionnalités

  •   Dix modules + possibilité de couplage
  •   Grande rapidité de calcul
  •   Facile à utiliser
  •   Maillage simplifié
  •   Analyse linéaire et non-linéaire
  •   Géométrie 2D et symétrie axiale
  •   Import/Export DXF et Import SolidWorks
  •   Interface utilisateur intuitif
  •   Scriptable
  •   Utilisé dans le monde entier
  •   Utilisation de la version gratuite comme "viewer"

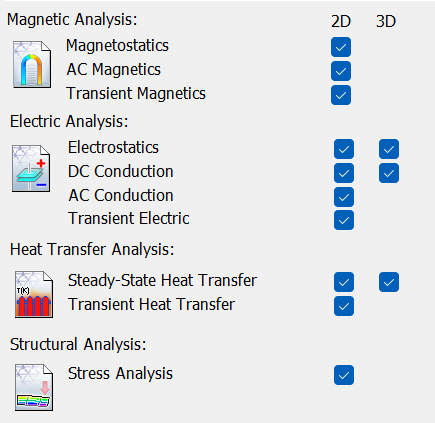

Modules disponibles

Options de Quickfield



Installation

QuickField™ s'installe dans un environnement Windows. Il existe deux versions : avec ou sans réseau. QuickField™ a été développé pour utiliser au maximum les ressources du PC. La méthode de Geometric Decomposition Method ™ permet à votre design de contenir des centaines de milliers de noeuds sans quasiment de contrepartie de la vitesse de simulation. Voir détails à : QuickField solver technology page

Systèmes d'exploitation

  •   Windows XP ou Windows XP x64
  •   Windows 2003 Server ou Windows 2003 Server x64
  •   Windows Vista
  •   Windows 7
  •   Note : Internet Explorer 7.0 est fortement recommandé


Matériel requis - 2D

  •   Processeur Intel Pentium 450 MHz ou supérieur
  •   RAM : 64 Mo par 200 000 noeuds de maillage
  •   Espace disque 95 Mo
  •   Vidéo : 1024*768 avec 16K couleurs recommandé
  •   Souris ou pad
  •   Port usb disponible


Matériel requis - 3D

  •   Processeur Intel® Core™ 2 GHz ou supérieur
  •   RAM : 1 Go par 1 million de noeuds de maillage
  •   Espace disque 100 Mo pour l'installation
  •   Vidéo : 1024*768 avec 16K couleurs recommandé
  •   Souris ou pad
  •   Port usb disponible

Temps de maillage

Options de Quickfield

Configuration PC moyen

algorithme de maillage Quickfield

Temps de maillage et résolution - module 3D "Electrostatique"
Intel™ Core™ i5 M580 - 2.67 Ghz - RAM 4Go- Windows 7 x64 Professional

Options de Quickfield




Modules magnétiques

L'analyse DC magnetics est utilisée dans le cas d'analyse de champs magnétiques créés par des matériaux magnétiques ou provoqués par des courants constants.

L'analyse fréquentielle AC magnetics est utilisée pour analyser les champs magnétiques créés par des courants sinusoidaux et réciproquement, les courants électriques induits par champs magnétiques sinusoidaux.

L'analyse transitoire Transient magnetics permet l'analyse de phénomènes dus à des courants ou champs magnétiques transistoires : courant d'appel (inrush current), champs magnétiques pulsés, …

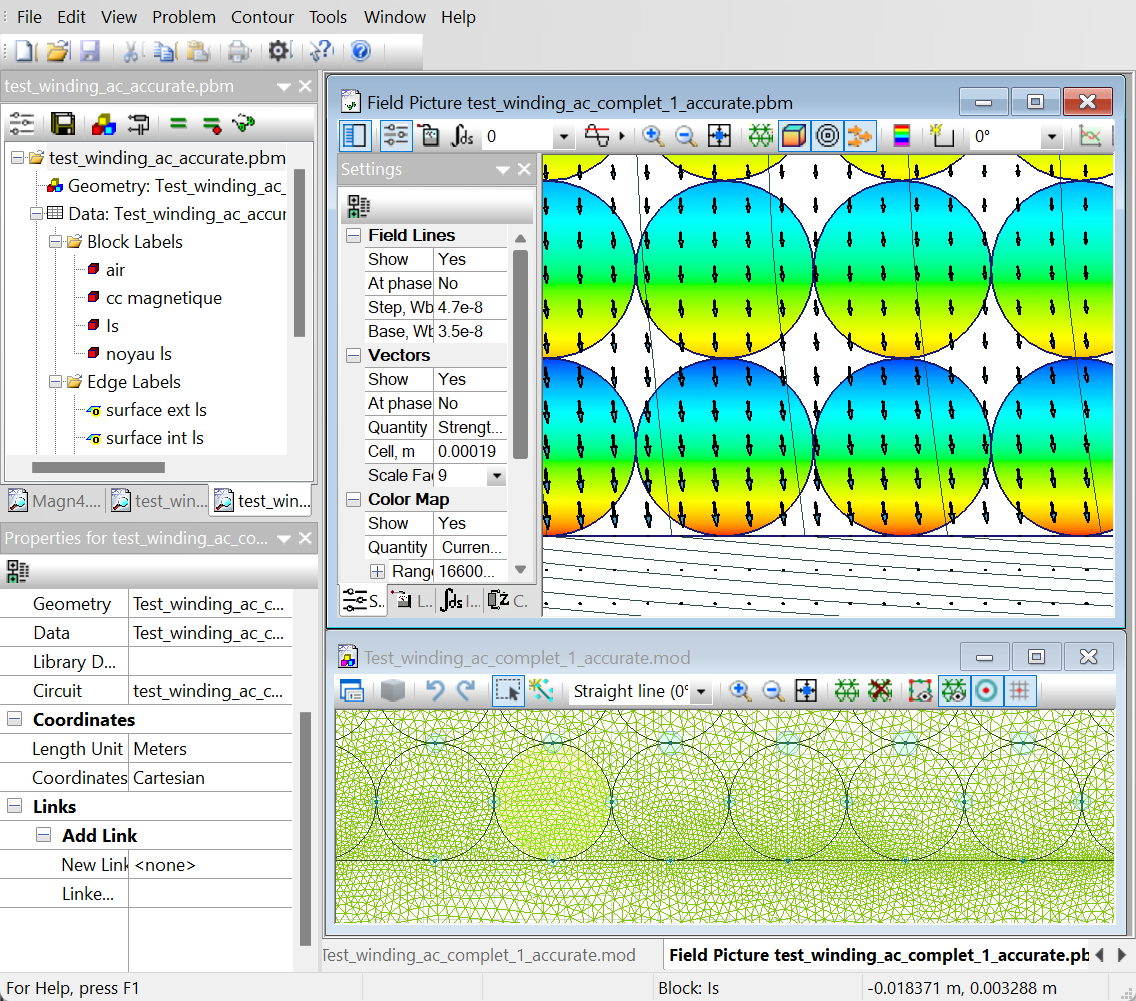

Applications magnétiques

Quickfield : Applications magnétiques




Modules électrostatiques et conduction

L'analyse électrostatique Electrostatics est utilisée pour le design ou l'analyse de systèmes où utilisant des diélectriques.

L'analyse conductive DC Conduction est utilisée pour le design de systèmes conductifs dont les quantités calculées sont les tensions, densités de courants, pertes Joule.

L'analyse fréquentielle AC Conduction est utilisée pour analyser les champs électriques créés par des tensions sinusoidales. Le matériau diélectrique est supposé non-idéal avec une faible, mais non nulle conductivité.

L'analyse transitoire Transient Electric est une généralisation des analyses électrostatiques et de conduction : le potentiel d'une électrode ou une densité de courant peuvent être une fonction arbitraire du temps.

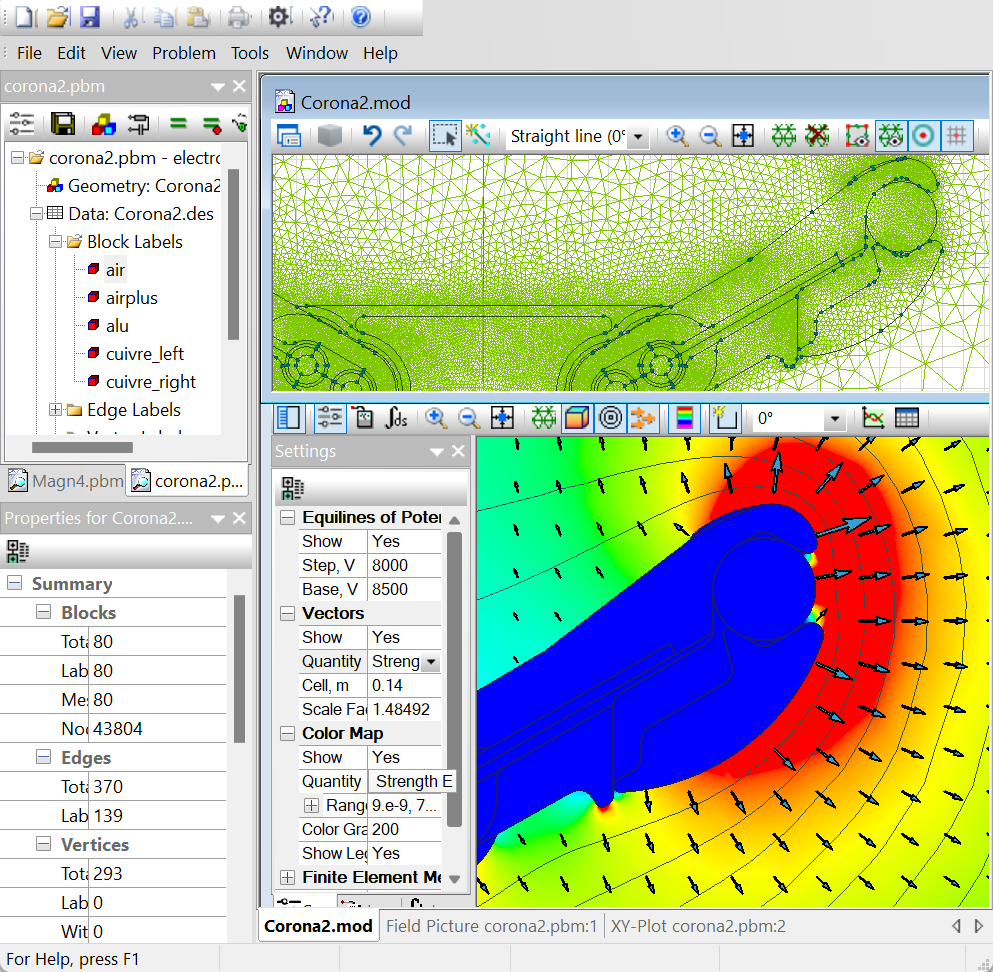

Applications électrostatiques

Quickfield : Applications électrostatiques




Modules thermiques et et résistance mécanique

L'analyse thermique statique Static Heat Transfer joue un role important dans le design d'ensembles mécanique et électrique.

L'analyse thermique transitoire Transient Heat Transfer reprend les caractéristiques précédentes en prenant en compte les phénomènes dépendants du temps introduisant les notions de chaleur spécifique, et de densité des matériaux.

L'analyse mécanique (résistance des matériaux) Linear Stress est utilisée pour la vérification de contraintes mécaniques acceptable en traction, compression et déplacements.

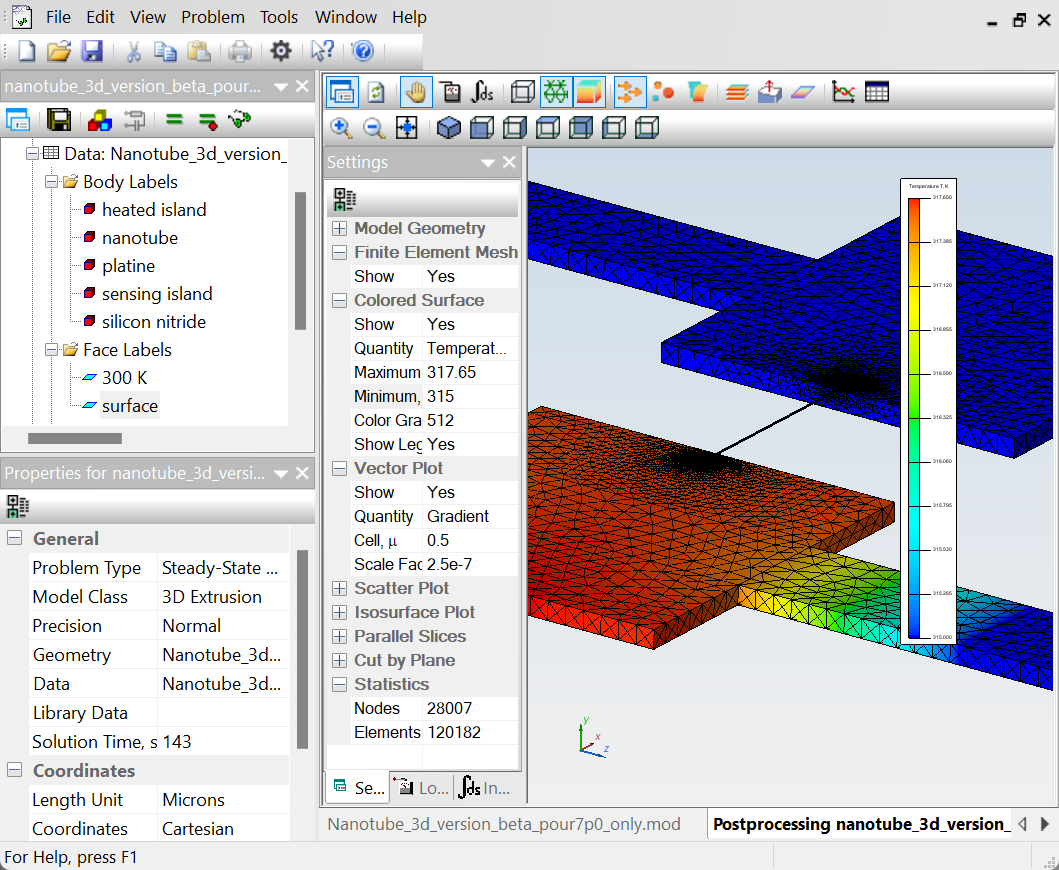

Applications thermiques et résistance mécanique

Quickfield : Applications thermiques et structures

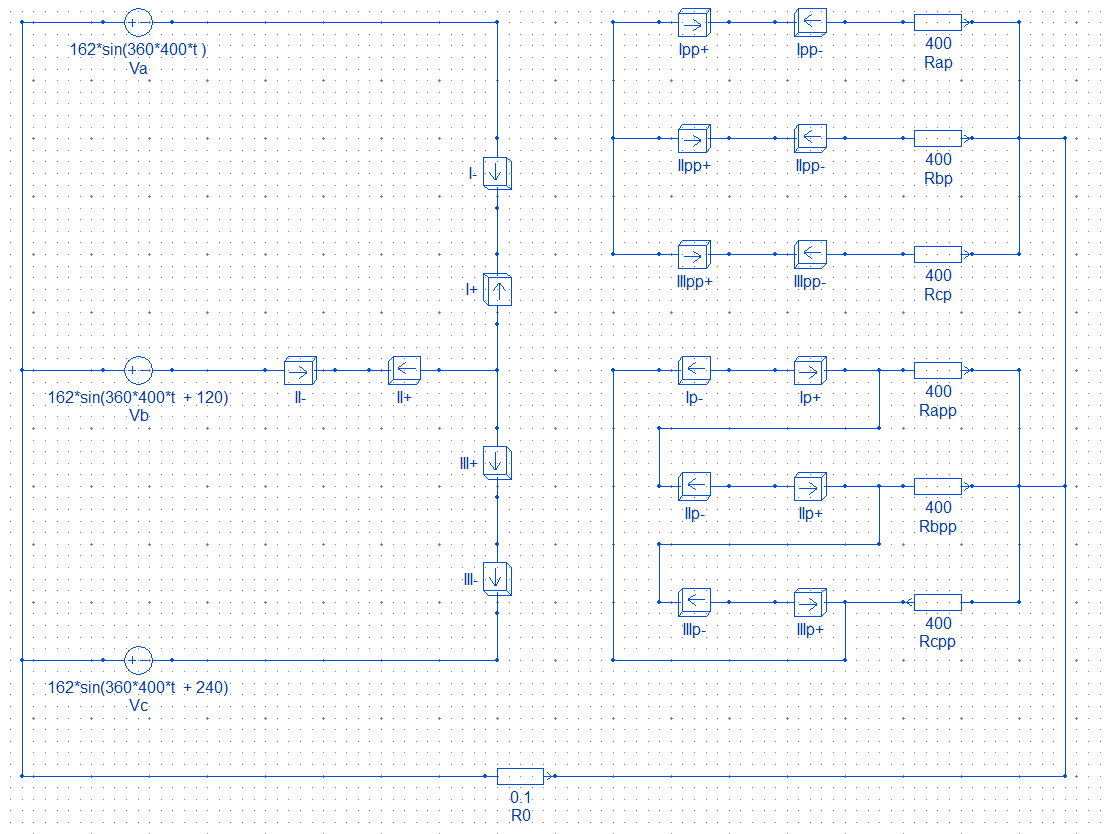

Circuit électrique

QuickField™ supporte simultanément l'analyse par éléments finis et le calcul des courants et tensions dans les schémas électriques. L'éditeur de circuits vous permet de décrire un circuit électrique connecté aux blocs ( conducteur, phase, bobine, …) présents dans la géométrie du problème. L'utilisation de circuit électrique s'applique aux modules AC magnetics et Transient magnetics .

Composants supportés :

  •   Résistances
  •   Capacités
  •   Inductances
  •   Sources de courant
  •   Sources de tension
  •   Blocs géométriques


Circuit (Post-processeur)

Résultat circuit électrique Quickfield



Couplage

La recherche d'un design optimal ne se résume pas à optimiser une seule caractéristique. QuickField™ permet d'importer des résultats (thermiques ou mécaniques des modules DC, AC ou Transient) calculés dans d'autres problèmes. Il est ainsi possible d'étudier les conséquences d'un échauffement externe (conditions ambiantes) et interne (effet Joule) d'un bobinage.

QuickField™ prend en charge pour chaque matériau, la dépendance de la conductivité électrique en fonction de la température pour le module AC magnetics où il est possible d'importer un champ de température. et la conductivité variera en conséquence.

QuickField™ permet l'import de l'état non-linéaire ( saturation et non-saturation ) du calcul du champ magnétique du module DC magnetics vers les modules DC magnetics et AC magnetics .

Fonctionnalités

  •   Import des états magnétiques
  •   Import des puissances thermiques
  •   Import des forces et couples mécaniques
  •   Import d'une distribution de températures vers le module "Stress"
  •   Import d'un état initial pour les problèmes transitoires
  •   Import simplifié par choix de noms de fichiers
  •   Possibilité de résoudre les problèmes avec des contraintes mécaniques dues à des forces magnétiques, électriques et thermiques

Principe du couplage

Couplage avec Quickfield



Programmation

Il est possible de "programmer" QuickField™ , offrant ainsi une efficacité supplémentaire à la conception de nouveaux designs. Il existe 4 grands niveaux de programmation :

Niveaux de programmation

  •    ActiveField™ "à la Visual Basic" par l'intermédiaire d'une
      interface COM (Component Object Model).
  •    LabelMover par l'intermédiaire d'une programmation
      graphique permet de construire facilement des boucles de calculs.
  •    LabelMover possédant également une interface COM , il est
      facile de construire des boucles de calcul conditionnelles.
  •   Mode Batch pour programmer le départ de calculs
      en l'absence de l'utilisateur.

Possibilités de programmation

programmation de Quickfield
