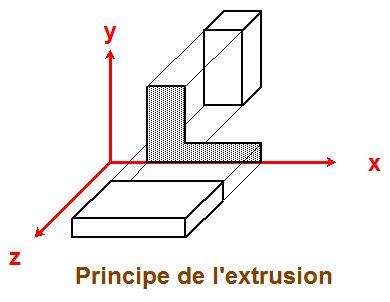

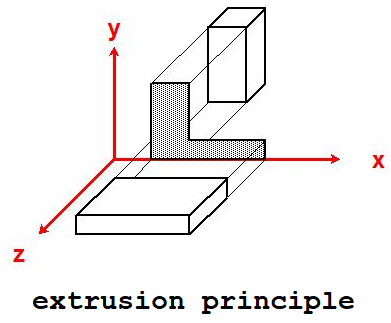

Depuis la version 6.0, il est devenu possible d'étendre les géométries plane et axiale par une géométrie 3D obtenue par extrusion . Ceci en conservant le même interface et la même vitesse d'exécution.

• Electrostatique
• Conduction statique
• Thermique statique

Vous créez la géométrie comme auparavant, dans un plan 2D, définissez les matériaux et conditions limites. Les propriétés des entités géométriques peuvent être attribuées avant ou après extrusion. L'étape supplémentaire est la définition de cotes "z", pour définir dans l'espace les différents volumes.
La sélection des entité géométriques se fait très facilement dans l'interface 3D. Un menu contextuel permettant de rendre visible ou invisible les différentes parties du design.

Depuis la version 6.0, vous pouvez facilement visualiser vos designs 2D en 3D, être plus précis dans l'assemblage des éléments à l'aide de nouvelles fonctions symbolisées par les icônes ci-contre. Basculement 2D/3D, sélection, affichage rapides de vues. Un menu contextuel de cacher ou visualiser les sous-ensembles.

• Conversion automatique 2D / 3D.
• Géométrie 3D par ajoût d'une cote z.

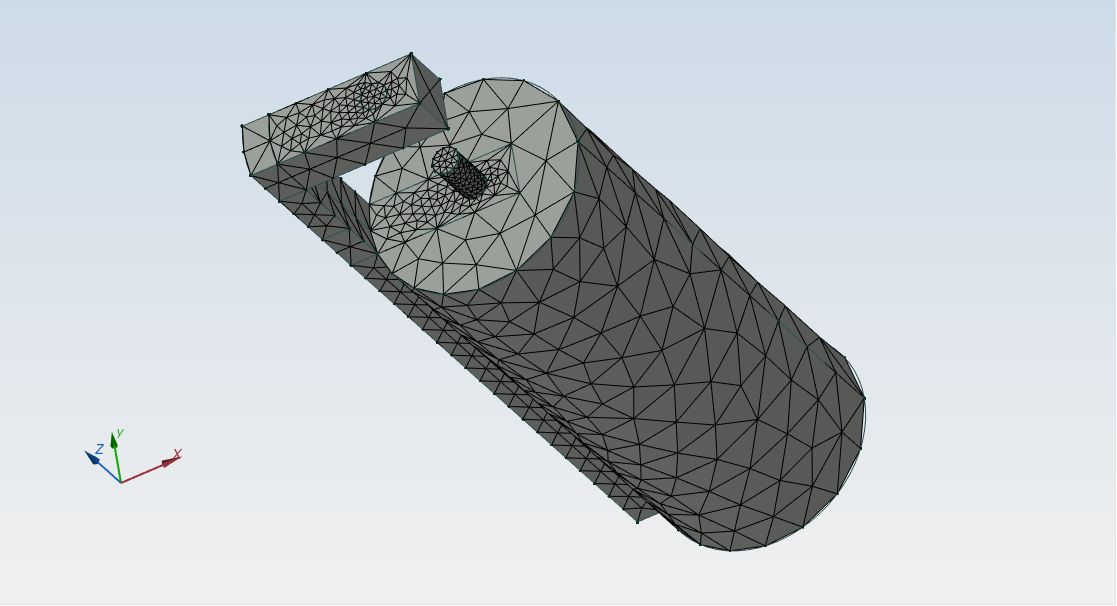

• Maillage automatique.
• Définition par attribution de nom ("label").
• Outils graphiques complets

La visualisation de vos résultats est encore plus facile à l'aide de nouveaux affichages, mieux adaptés à la 3D, symbolisées par les icônes ci-contre.



On retrouve aussi les outils de sélection, affichage rapides de vues et un menu contextuel pour cacher ou visualiser les sous-ensembles.

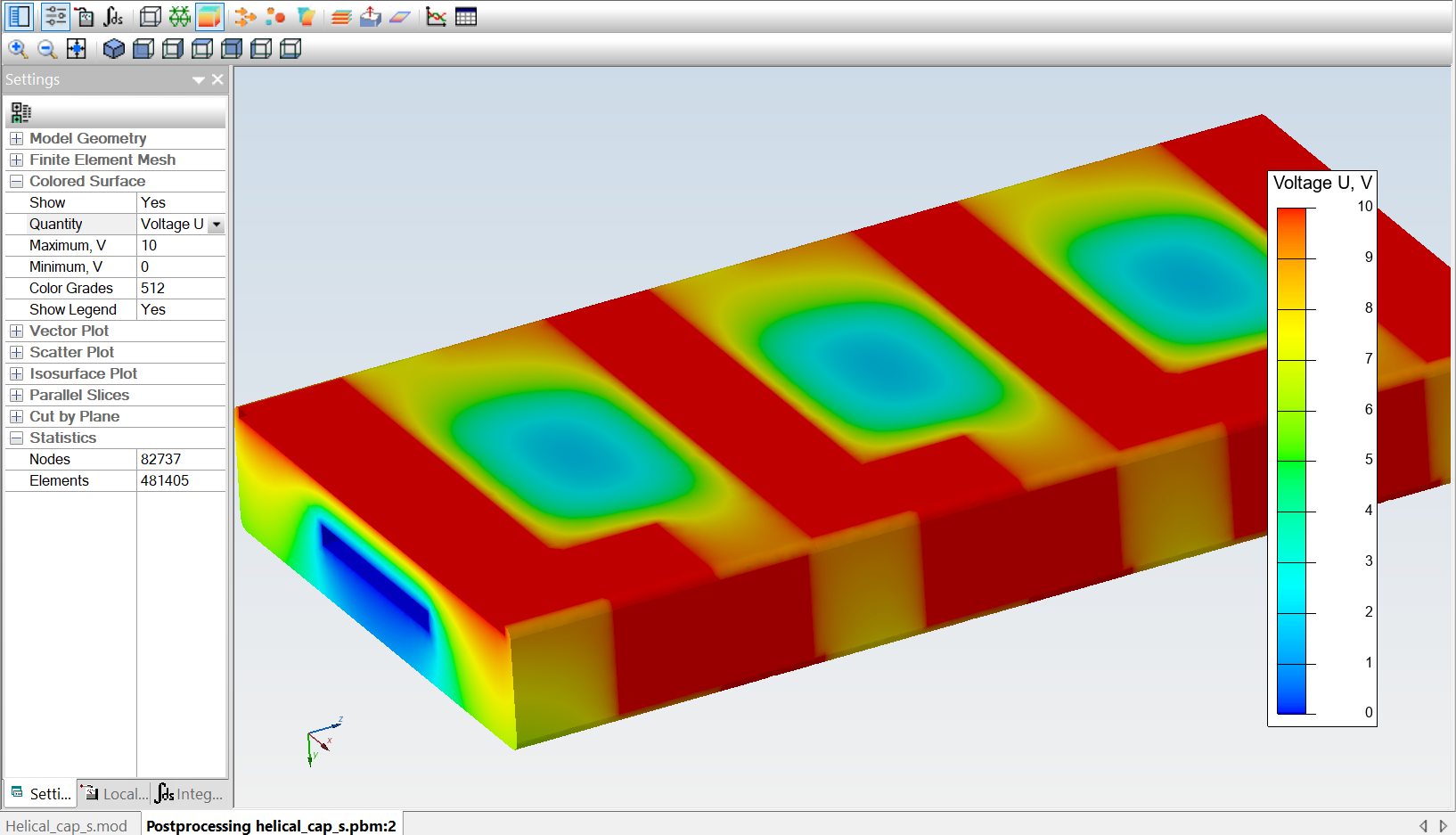

• Gradients de couleurs (colored surface)

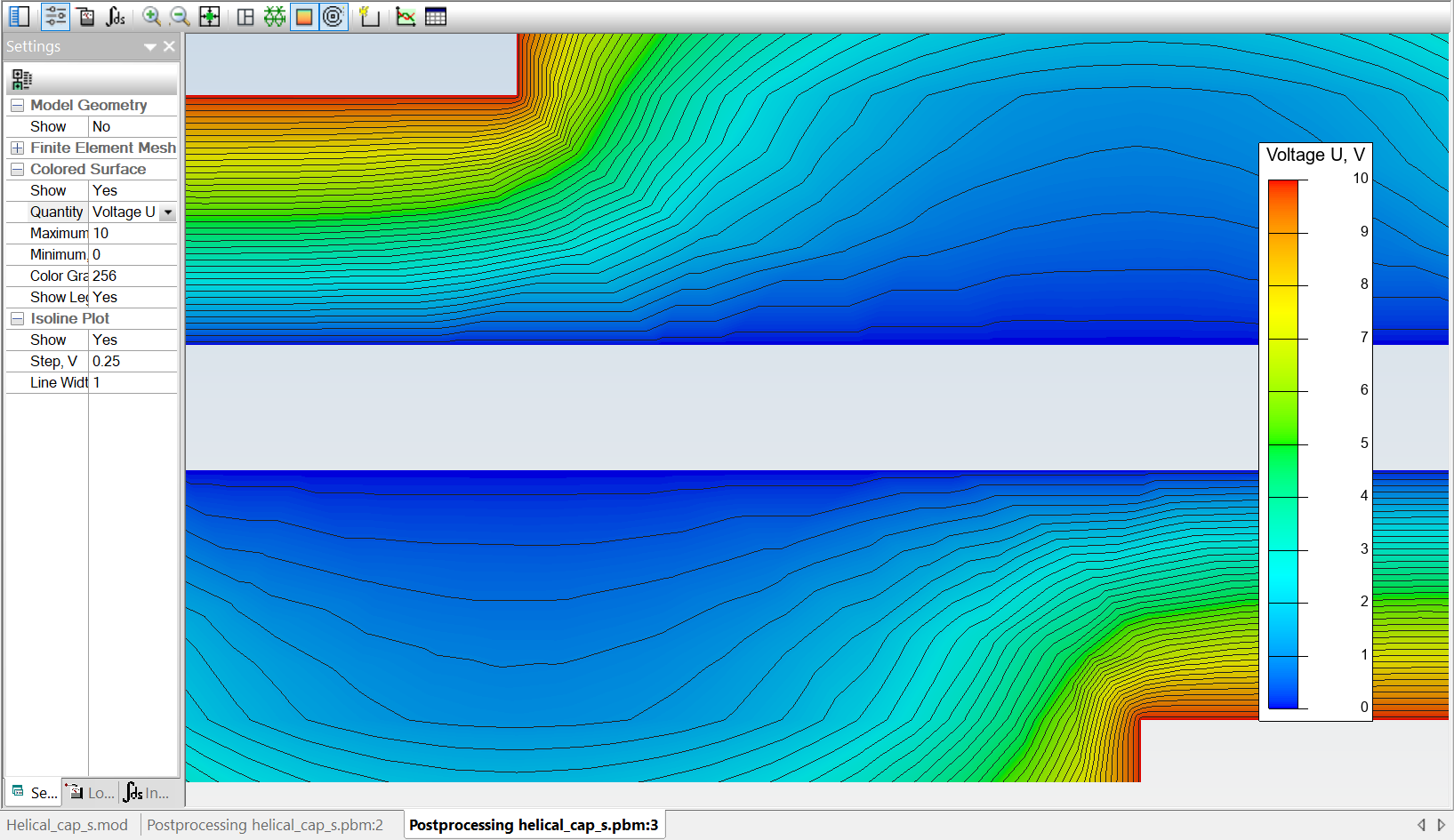

• Coupe (cut plane)

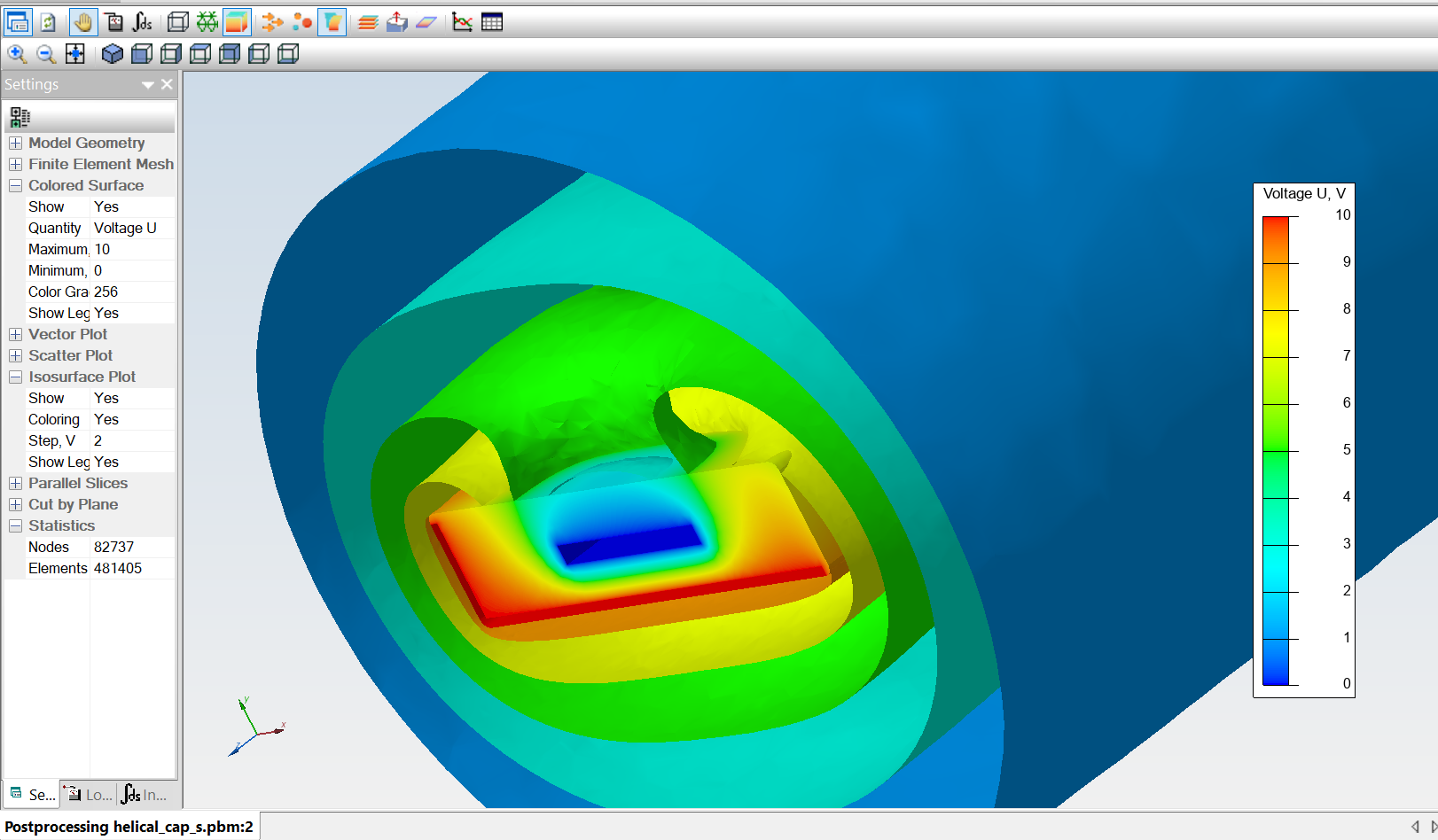

• Isosurface (isosurface)

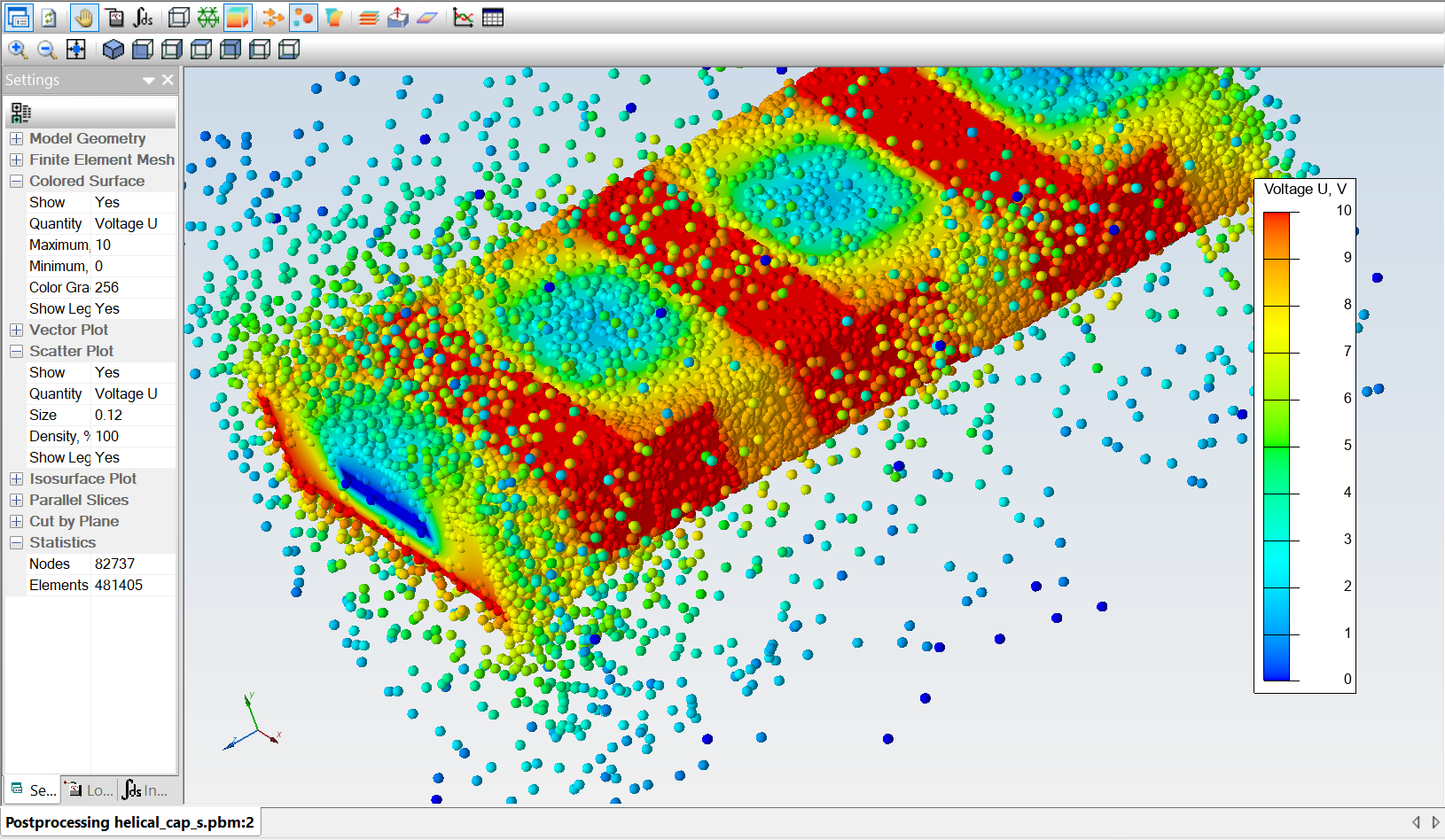

• Nuages de points (scatter plot)
• Couleurs par tranches (slice plot)
• Vecteurs (vector plot)
