Introduction
Fonction des modèles
Dans les deux exemples, un radiateur thermique dissipe de la chaleur émise à sa base.
Le coefficient de transfert thermique est constant et égale à 10. La température
de l'environnement est égal à 25 °C. La puissance surfacique à dissiper
est telle que la puissance totale vaut 1 et 2 W pour respectivement exemple_1 et exemple_2.
Les "spacing values" sont entre 0.375 et 0.6 mm.
Schéma fonctionnel des modèles
Deux sens d'extrusion
| Extrusion perpendiculaire |
Extrusion longitudinale |
|
|
| Exemple 2 |
Exemple 1 |
Deux fichiers CAO
| Extrusion perpendiculaire |
Extrusion longitudinale |
|
|
| Exemple 2 |
Exemple 1 |
Un des fichiers STEP a un défaut (exemple 1)
Plans différents
Les deux fichiers STEP ont été téléchargés du site d'un fabricant de radiateurs thermiques.
Malheureusement ces fichiers sont destinés à résoudre des problème d'encombrement.
Trois inconvénients possibles sont :
-
Trop de détails
-
Discontinuité des surfaces
-
Volume unique
STEP décrit la géométrie à l'aide de point tels que celui-ci :
#1234 = CARTESIAN_POINT ( 'NONE', ( -15.25164181337933055, -1.072136841127401334, -0.3508379863518485531 ) ) ;
Plus de 15 chiffres après la virgule !
Chaque fichier d'exemples contient environ 400 points et l'algorithme de simulation doit en tenir compte,
en limitant la précision et/ou en omettant les points inutiles pour la simulation. Pour l'extrusion, c'est
bien plus simple car seul les points d'un tracé en 2D sont concernés; il en contient
environ 50 :

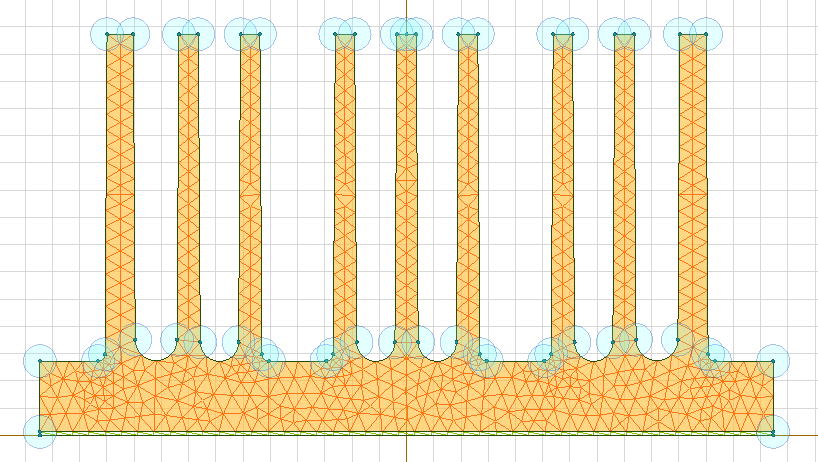

Tracé 2D avant extrusion
|
Résultats
-
Note : processeur CPU i5-1035G1, on ne s'intéresse qu'au temps de calcul, maillage ou
affichage prennent quelques secondes en général jusqu'à 30 secondes
pour un des maillages.
-
Le temps de simulation de l'exemple 1 (construit sur un import STEP), anormalement long,
provient d'une anomalie géométrique du fichier CAO,
ce n'est pas un problème de simulation, mais le résultat, lui aussi, est anormal.

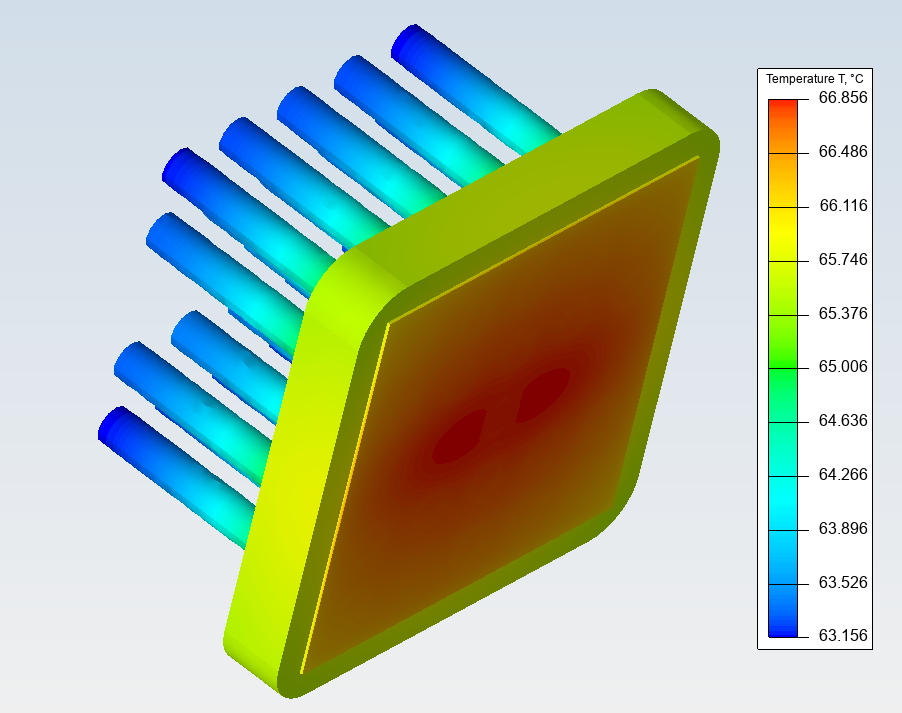

| Exemple 1 extrusion |

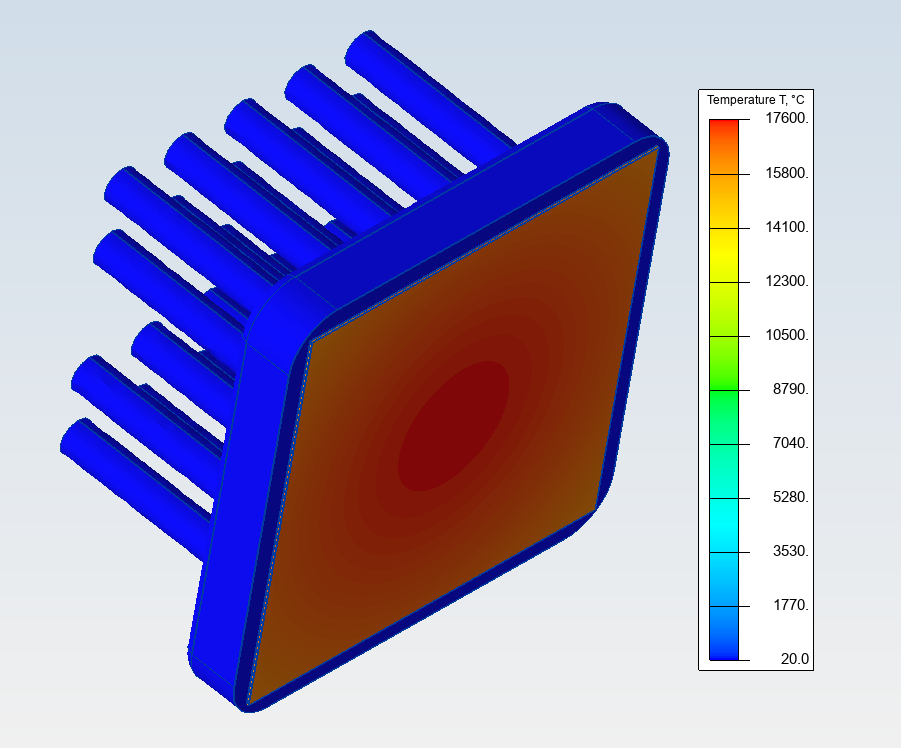

Exemple 1 import |
|
|
| 16 s / 36826 noeuds |
3695 s (!?) / 37835 noeuds |

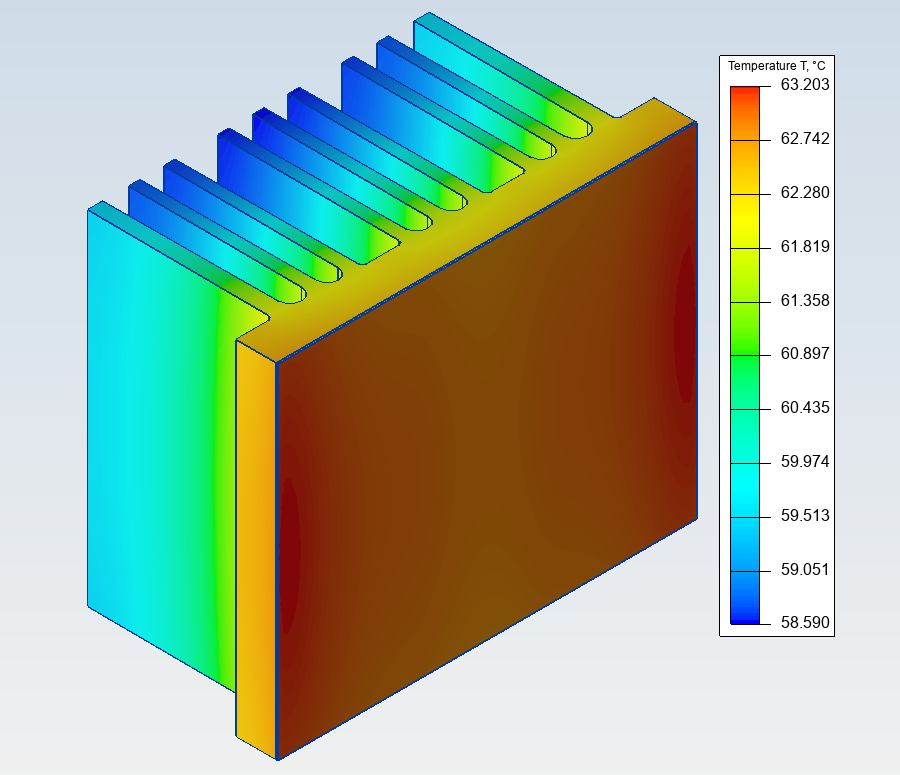

| Exemple 2 extrusion |

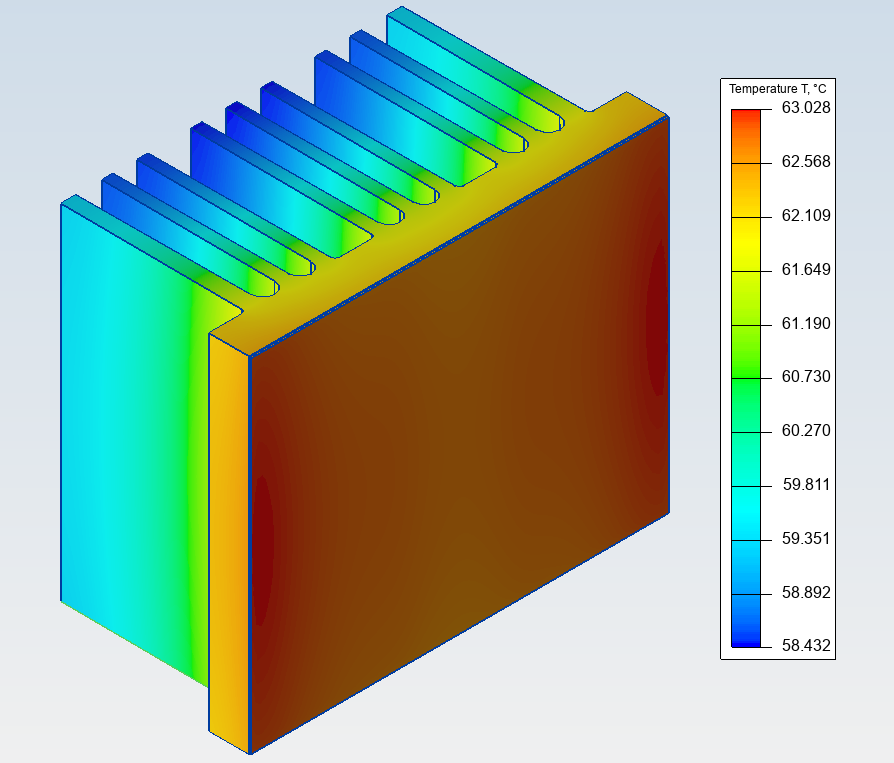

Exemple 2 import |
|
|
| 259 s / 88414 noeuds |
690 s / 97993 noeuds |
-
Modification de l'exemple 1 créé par import pour le rendre utilisable
l'interface est défini avec l'étiquette "(none)", il ne sera pas pris en compte.
La densité surfacique de puissance est reportée sur la base du radiateur thermique.

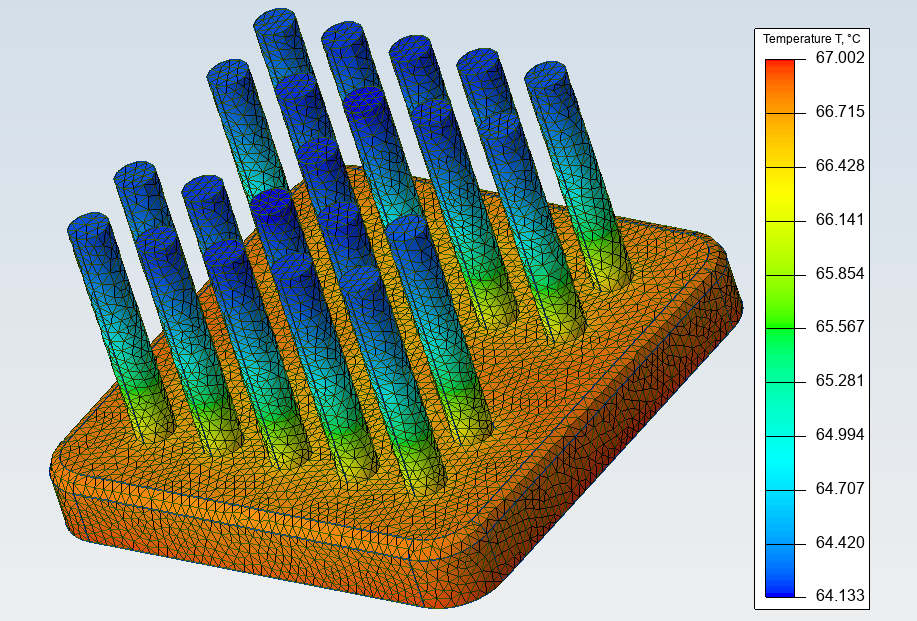

| Exemple 1 import sans le
block
"interface" |
|
| 4 s / 37918 noeuds |
Résumé (avantages / inconvénients)
Import
|
Géométrie plus détaillée
|
|
|
Gain de temps si le fichier est de bonne qualité
|
|
|
Définition de vertex (non utilisé ici)
|
|
Pas de modification sans outil complémentaire
|
|
|
Temps de simulation plus long
|
Extrusion
|
|
Ne nécessite pas d'outil de CAO
|
|
|
Modification dans l'outil de simulation
|
|
|
Maitrise plus simple des sous-ensembles
|
|
|
Utilisation des modules 2D en complément
|
|
|
Temps de simulation rapide
|
|
|
Limitée à une géométrie simple
|
Fichiers
|
