Description

La template "freqmeter" réalise la mesure de la fréquence d'un signal. Elle est utilisée en série. Dans la modélisation électrique, cette entité est assimilable à un shunt. Ce modèle est crypté et ne peut être utilisé qu'avec LTspice®.



freqmeter.sub symbol
Symbole

Haut de page


Connections :

Name Type (across , through) Description
ep voltage - V (across) , current - A (through) electrical input/output
em voltage - V (across) , current - A (through) electrical input/output
out frequency - Hz (across) , through : undef signal output only

Connections

Haut de page


Paramètres :

Name Default value Description (unit)
fmin 1 signal minimum frequency (Hz)
fmax 20000 signal maximum frequency (Hz)
accuracy 200 e-9 internal rise/fall time (s)
rshunt 1 e-3 serial resistance (Ω)

Paramètres

Haut de page


Schéma de test 1 :

Le schéma de test modélise le composant standard A/MODULATE de LTspice. La sortie Q génère une source de tension modulée en fréquence selon une fonction linéaire croissante.



  • Résultats : comparatif LTspice / QuickField (fréquences relevées et mesurées). La mesure de la fréquence du signal V(input) est superposée au résultat donné par le composant "freqmeter.sub" .

freqmeter.sub test (tr)

Résultats fréquences dans TkFab

Cliquer pour zoomer

freqmeter.sub test (tr)

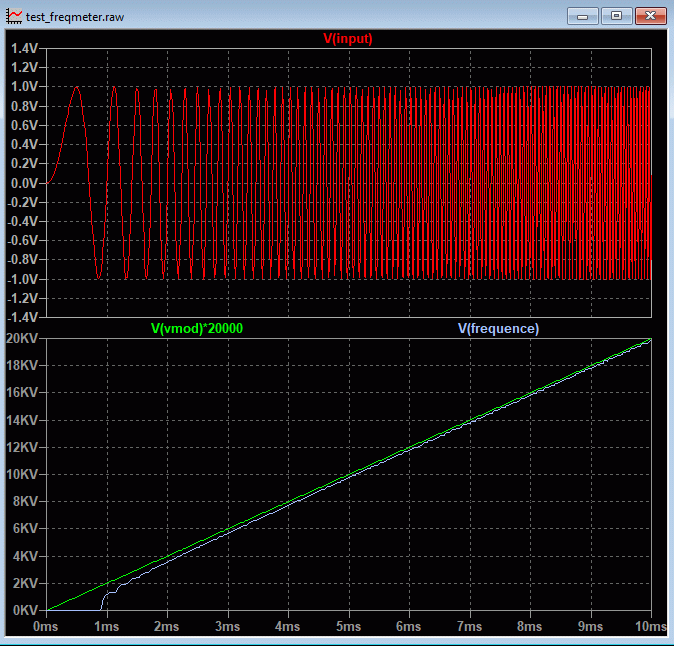

résultats TR test (tracés dans LTspice)

Cliquer pour zoomer

freqmeter.sub test (tr)

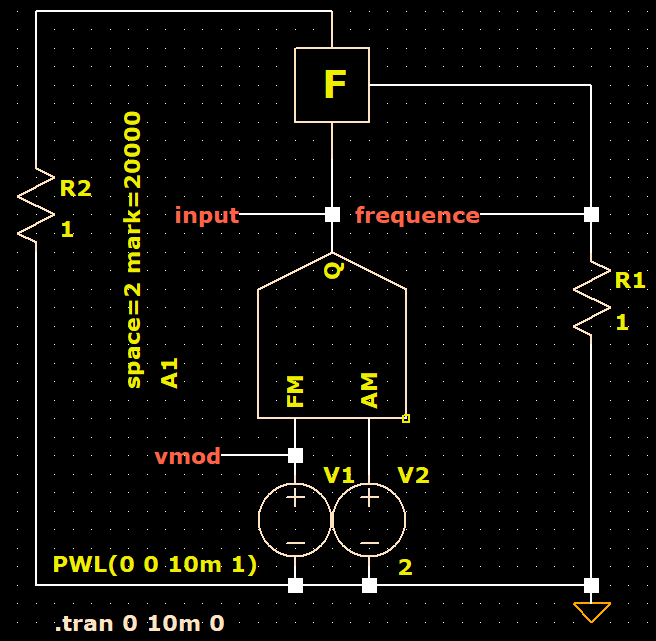

schéma TR test

Haut de page

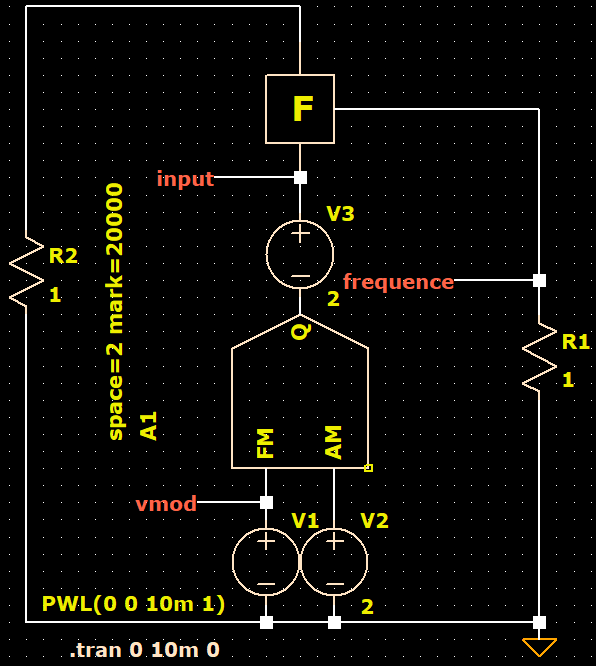

Schéma de test 2 :

Ce schéma de test modélise le composant standard A/MODULATE de LTspice. La sortie Q génère une source de tension modulée en fréquence selon une fonction linéaire croissante, comme dans le schéma précédent, mais avec un offset.




Cliquer pour zoomer

freqmeter.sub test (tr)

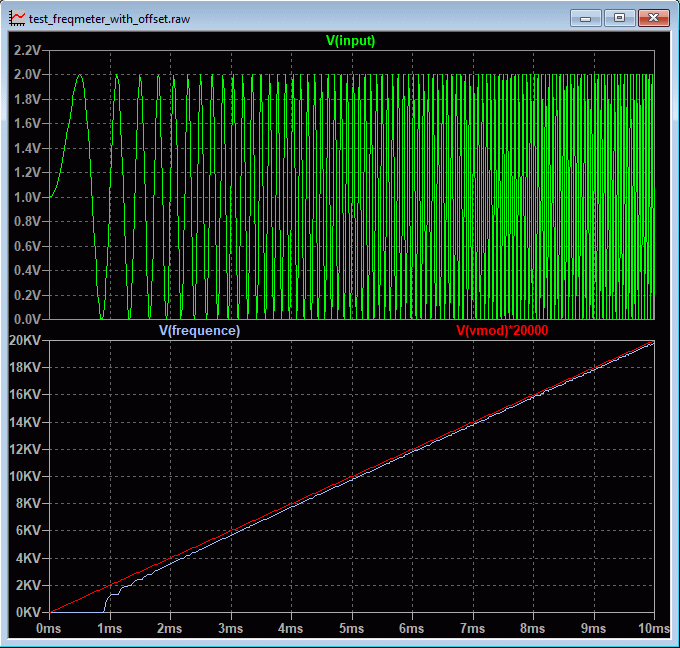

V(frequence) est le signal résultat

Cliquer pour zoomer

freqmeter.sub test (tr)

schéma TR test avec offset

Haut de page


Téléchargements

  • test_freqmeter.asc :
    fichiers du schéma de test 1
  • test_freqmeter_with_offset.asc :
    fichiers du schéma de test 2

  • Note : Les modèles et symboles LTspice sont disponibles uniquement pour les utilisateurs de QuickField™. Leurs supports est inclus dans la maintenance associée.
    Les fichiers résultats ne sont pas inclus.
