     |    |    |    |    |       LTspice : modèles magnétiques

Pour un écran de type smartphone, cliquez sur :


Home  »  Sitemap  »  Modèles LTspice  »  Linear Magnetics  »  noyau linéaire simple

Sommaire


Le modèle et son symbole est disponible uniquement pour les utilisateurs de QuickField™. Leur support est inclus dans la maintenance associée.

Licence d'utilisation : Copyright 2001 and beyond..., Ocsimize. This template may not be reproduced or modified without permission from Ocsimize. Ocsimize does not assume liability for the use of this template or the results obtained from using it as long as it is not validated by the final user. Usage of this template is allowed for customers of Ocsimize's customers

( Ci-dessous , Bleu : information sans cliquer. Vert : lien interne. Orchid : lien externe. )



Description

La template "core" modélise un noyau magnétique linéaire. Elle est normalement utilisée avec la template "winding" pour modéliser une inductance ou un transformateur. Ce modèle est crypté et ne peut être utilisé qu'avec LTspice®.



core.sub symbol
Symbole

Haut de page


Connections :

Name Type (across , through) Description
mp magneto-motive Force force - A.t (across) , flux - Wb (through) magnetic input/output
mm magneto-motive Force force - A.t (across) , flux - Wb (through) magnetic input/output
B flux density module B - T (across) , through : undef signal output only
H coercitive force module H - A.t (across) , through : undef signal output only

Connections

Haut de page


Paramètres :

Name Default value Description (unit)
ur 1 relative permeability (-)
section 0.05 ⊥ surface to B (m²)
length 10.0 e-3 core length (m)

Paramètres

Haut de page


Schéma de test :

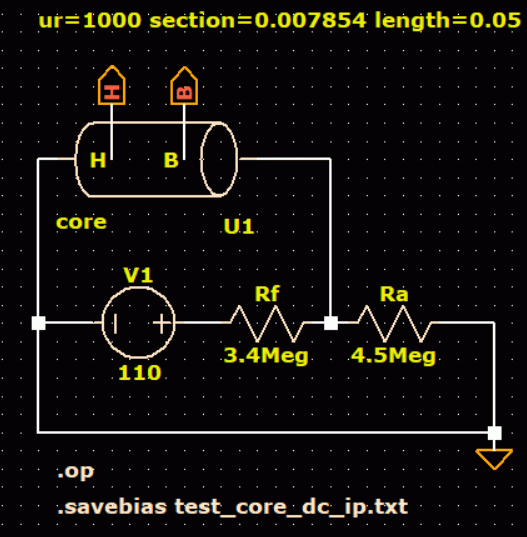

Le schéma de test modélise un noyau magnétique linéaire entouré d'une bobine de 11 tours avec un courant de 10 A. La force magnétomotrice est donc de 110 At.

  • Note : QuickField™. est utilisé pour les calculs suivants :
  • Ra : réluctance de l'environnement
  • rwinding : la résistance du bobinage
  • Résultats : comparatif LTspice / QuickField (valeurs moyennes volumiques pour ce dernier)
acier (μr = 1000) B (T) H (A/m)
LTspice 0.00403375 3.20996
QuickField 0.0038463 3.0608

air (μr = 1) B (T) H (A/m)
LTspice 0.00113342 901.947
QuickField 0.00094799 754.38
  • Note : En utilisant une source magnétomotrice pure, il est nécessaire de recalculer les réluctances à chaque modification du bobinage.


Cliquer pour zoomer

core.sub test (dc)

schéma DC test

Haut de page


Exemple 1 :

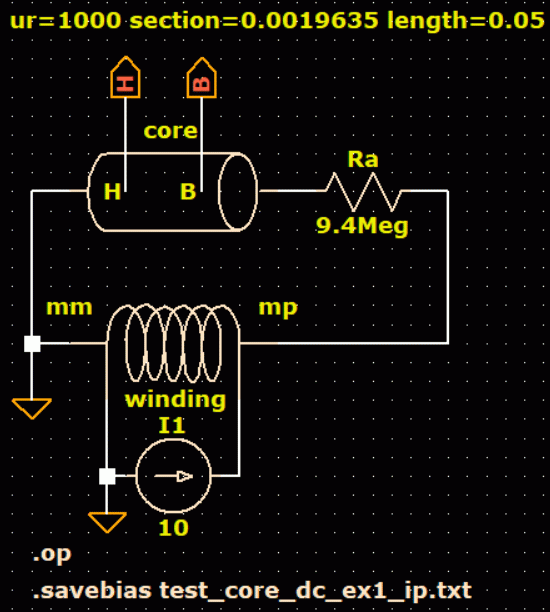

L'exemple modèlise l'alimentation d'un bobinage par un courant constant. La bobine est définie par deux couches de 21 tours sur un noyau cylindrique. La force magnétomotrice est générée par le modèle winding.sub.

  • Note : plusieurs paramètres sont calculés à l'aide de QuickField™.
  • Ra : réluctance de l'environnement
  • neff : efficacité du bobinage
  • rwinding : résistance du bobinage
  • Résultats : comparatif LTspice / QuickField (valeur moyenne volumique pour ce dernier)
acier (μr = 1000) B (T) H (A/m)
LTspice 0.0318793 25.3687
QuickField 0.031904 25.38

air (μr = 1) B (T) H (A/m)
LTspice 0.00430116 3422.76
QuickField 0.0043051 3425
  • Note : La réluctance principale Ra, doit être recalculée à chaque modification de la géométrie du noyau. Le paramètre "neff" de la template "winding" est recalculé à chaque modification de la perméabilité si l'on souhaite un modèle précis.


Cliquer pour zoomer

core.sub example 1 (dc)

schéma DC exemple 1

Haut de page


Exemple 2 :

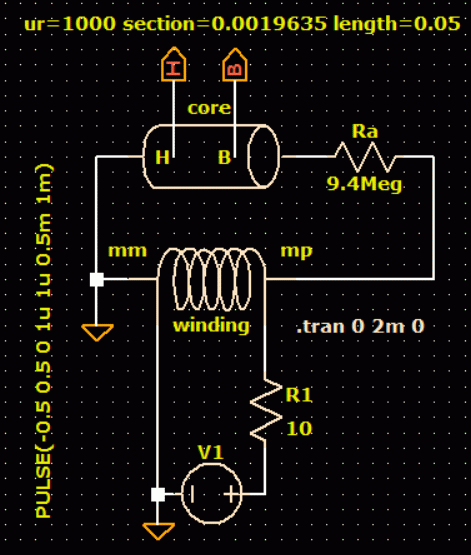

L'exemple modèlise l'alimentation d'un bobinage par une tension pulsée. La bobine est définie par deux couches de 21 tours sur un noyau cylindrique. La force magnétomotrice est générée par le modèle winding.sub.

  • Note : plusieurs paramètres sont calculés à l'aide de QuickField™.
  • Ra : réluctance de l'environnement
  • neff : efficacité du bobinage
  • rwinding : résistance du bobinage
  • Résultats : comparatif LTspice / QuickField (valeur moyenne volumique pour ce dernier)
core.sub example 1 (tr)

Comparatif LTspice / QuickField

  • Note : La réluctance principale Ra, doit être recalculée à chaque modification de la géométrie du noyau.


Cliquer pour zoomer

core.sub example 1 (tr)

schéma DC exemple 1

Haut de page


Téléchargements

  • test_core_dc.* :
    fichiers du schéma de test
  • test_core_dc_ex1.* :
    fichiers de l'exemple 1
  • test_core_tr_ex1.* :
    fichiers de l'exemple 2

  • Note : Les modèles et symboles "Spice" sont disponibles uniquement pour les utilisateurs de QuickField™. Leurs supports est inclus dans la maintenance associée.
    Les fichiers "résultats" *.res ne sont pas inclus.
