 Modèle de vortex 28/03/2013

Interface  Scripts Tcl
Postprocesseur  Quickfield  Magnétostatique
Thermique  Mécanique  Electronique
Electrical  Modèles  Electrostatique
Multiphysique  TkFab


( Ci-dessous , Bleu : information sans cliquer. Vert : lien interne. Orchid : lien externe. )


Introduction

Les tubes de flux magnétique explique l'existence du champ magnétique dans certains supraconducteurs. Ce modèle a pour but de démontrer la possibilité de QuickField™ dans l'utilisation des coordonnées géométriques dans l'utilisation des "formules" .

  • Le module AC magnetics est utilisée pour tracer la courbe de la densité de courante en fonction des coordonnées. L'utilisation du module DC magnetics est également possible pour calculer champ et flux magnétique.
  • La densité de courant est définie par l'image ci-dessous :

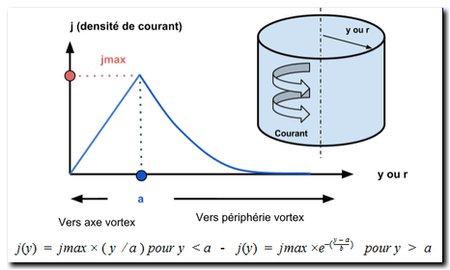

Supraconducteur : densité de courant pour vortex

Densité de courant pour vortex de supraconducteur


Application numérique
  • a = 0.01 μm : rayon du cylindre où la densité de courant est maximale
  • b = 0.1 μm : dimension donnant la décroissance de la densité de courant
  • jmax = 2.63e11 A/m² : La densité de courant est calculée en utilisant le fait que le flux du champ magnétique est égal au quantum Φ0 = h/2e .

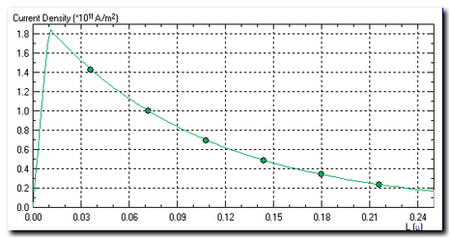

Supraconducteur : densité de courant

Densité de courant obtenu après simulation

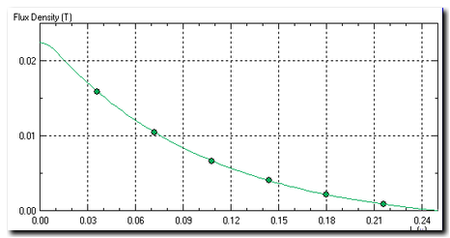

Supraconducteur : champ magnétique

Champ magnétique "dans" le supraconducteur


  • Note : Le modèle "Student" est moins précis, et il a été réalisé en diminuant la longeur du vortex.
  • Téléchargement :
