Chargeur sans contact - modèle Spice (
Modèle original sur le site de QuickField
)
L'exemple donné est amélioré en calculant les inductances, mais également les capacités
parasites et la résistance de chacun des enroulements. Les résultats obtenus
sont utilisés dans un modèle Spice. Le modèle est plus complet ayant un isolement
entre spires, ce qui permettra de calculer les capacités parasites. On notera que celles-ci
restant faibles, l'intérêt et de montrer comment les calculer facilement.

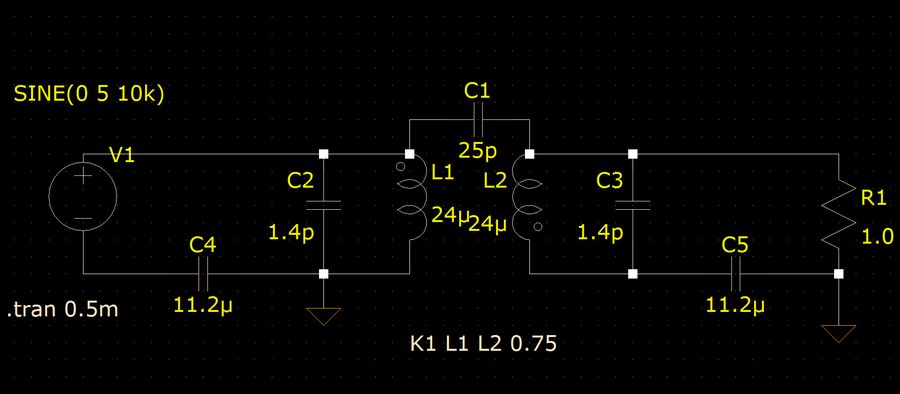

Trois modèles sont utilisés pour définir le schéma suivant :
Modélisation d'un chargeur sans contact.
|
-
Visualisez le résultat. Puis sélectionner "Integral calculator", puis "Inductance wizard".
-
Par la suite choisir "Coil_1" et n = 10 pour le nombre de tours.
-
Par "Flux linkage" et "Stored energy", on trouve respectivement 24.89 et 24.79 μH
-
"Impedance wizard", donnera la résistance ( @ 10 kHz ! ) soit environ 0.06 Ω
|

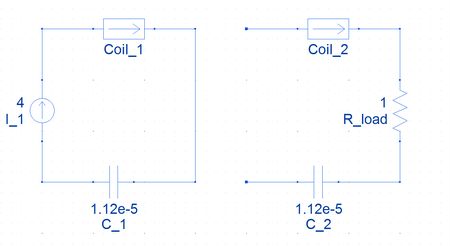

Schéma électrique associé.
|
-
Visualisez le résultat. Puis sélectionner "Integral calculator", puis "Inductance wizard".
-
Par la suite choisir "Coil_1" et n = 10 pour le nombre de tours.
-
Par "Flux linkage" et sélectionnez le courant circulant dans "Coil_2, on trouve 18.56 μH
-
D'où K = 18.56/√(24.9•24.9) ≅ 0.75
|

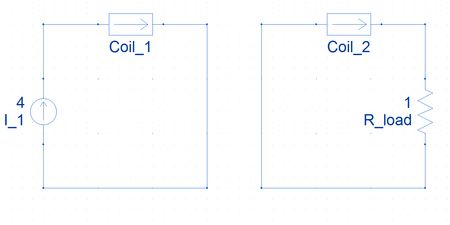

Schéma électrique associé.
|
-
Visualisez le résultat. Puis sélectionner le menu "Tools", puis "Capacitance calculator".
-
Sélectionner les deux spires ( voir ci-contre ).
-
Lancer le calcul, lire sous "Self and mutual partial capacitances"
-
Capacités propre : 1.4 pF, mutuelle : 25 pF
|

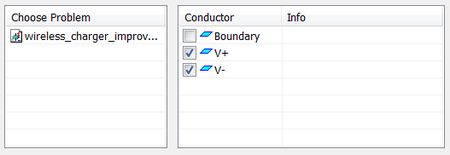

Conditions d'utilisation de l'outil "Capacitance calculator".
|
