 Modèle de varistance 26/02/2013

Interface  Scripts Tcl
Postprocesseur  Quickfield  Magnétostatique
Thermique  Mécanique  Electronique
Electrical  Modèles  Electrostatique
Multiphysique


( Ci-dessous , Bleu : information sans cliquer. Vert : lien interne. Orange : lien externe. )


Introduction - Modèle original

Voici un modèle de varistance haute tension, ce parafoudre se compose de pastilles de ZnO comprimé placé à l'intérieur d'un tube en céramique. Les électrodes sont assimilées à des cylindres en aluminium.
Le modèle "Student" est extrêmement simple puisque la partie "active" a été réduite à un seul cylindre en oxyde de Zinc.

  • Données :
  • εr : Permittivité relative de l'air = 1.0
  • εr : Permittivité relative de la porcelaine = 3.0
  • εr : Permittivité relative ZnO = 60.0
  • ε0 : Permittivité du vide = 8.85×10-12 - F/m
  • σ : Conductivité ZnO : non-linéaire
  • σ : Conductivité des électrodes en aluminium : 38e6 S/m
  • Surtension : 100 kV / 70 µs.
  •   Le parafoudre peut être modélisé par le comportement capacitif et résistif d'un matériau. A la tension nominale du parafoudre agit comme une capacité . En cas de surtension, la conductivité de l'oxide de Zinc ( ZnO ) augmente, permettant le passage d'un courant important et donc d'énergie. QuickField peut calculer à la fois le courant actif et le courant réactif.

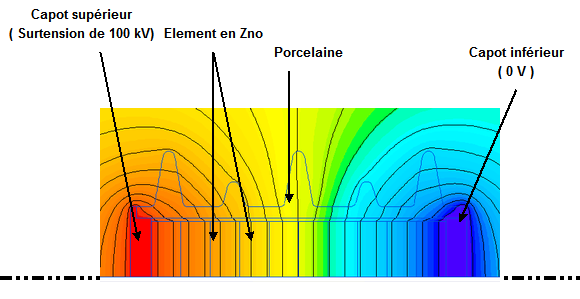

modèle de varistance

Configuration du modèle de varistance

Courbes

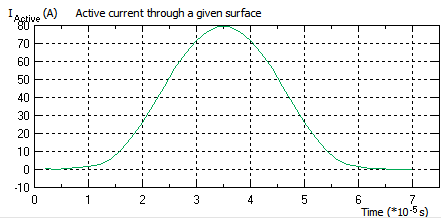

Tracé du courant actif

overvoltage at varistor electrodes

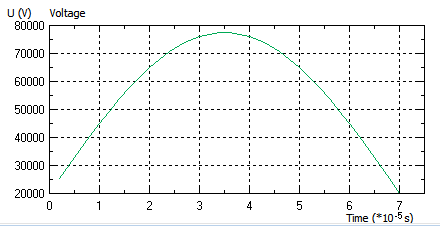

Tracé de la surtension

  • Téléchargement :
