Computations : Eye Diagram

Description

Un calcul "Eye diagram" est utilisé pour afficher le comportement d'un ensemble de données sur une période déterminée. En superposant les intervalles de courbes (un intervalle par prériode) , une analyse visuelle de la variation d'un signal est donc immédiate. Les caractéristiques principales recherchées sont la variation de la périodicité et le jitter en intensité.

Il y a deux possibilités pour la base de calculs :

Utilisation d'un signal de référence dont on utilise le passage par un niveau prédéfini (threshold). Il n'est actuellement pas implémenté, mais est sans difficulté.
Les caractéristiques de la fenêtre sont déterminés par les paramètres suivant :
- Départ de la période
- Fin de la période
- Période
- Nombre de segments sur la période

Note : Imposer un nombre de segments permet d'avoir un échantillonnage régulier, facilitant ainsi les comparaisons. Les points x_n,y_n sont recalculés systématiquement.

Exemple

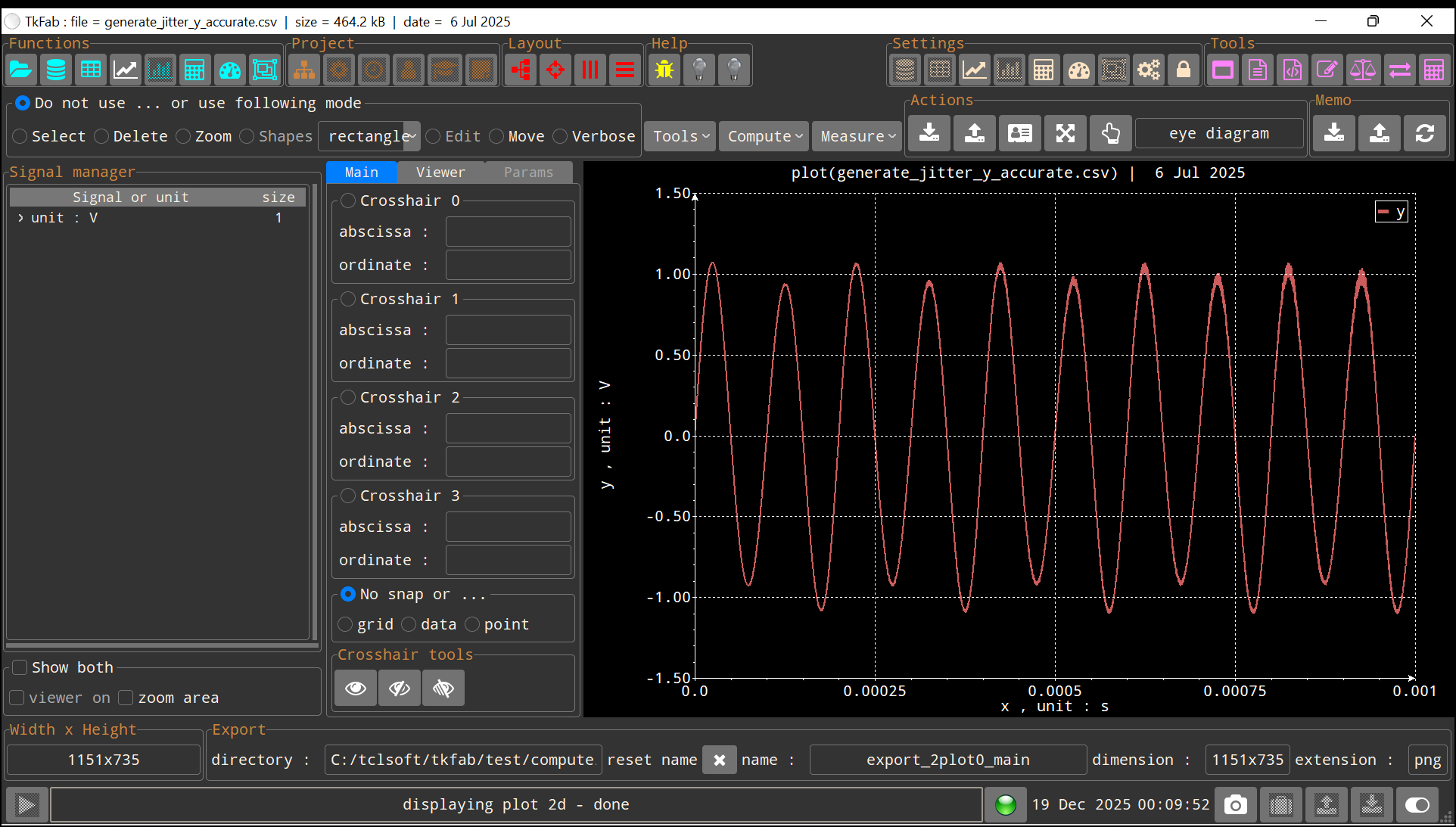

TkFab : this image show the data set on which is applied eye diagram functionality

Data set for "Eye Diagram" function

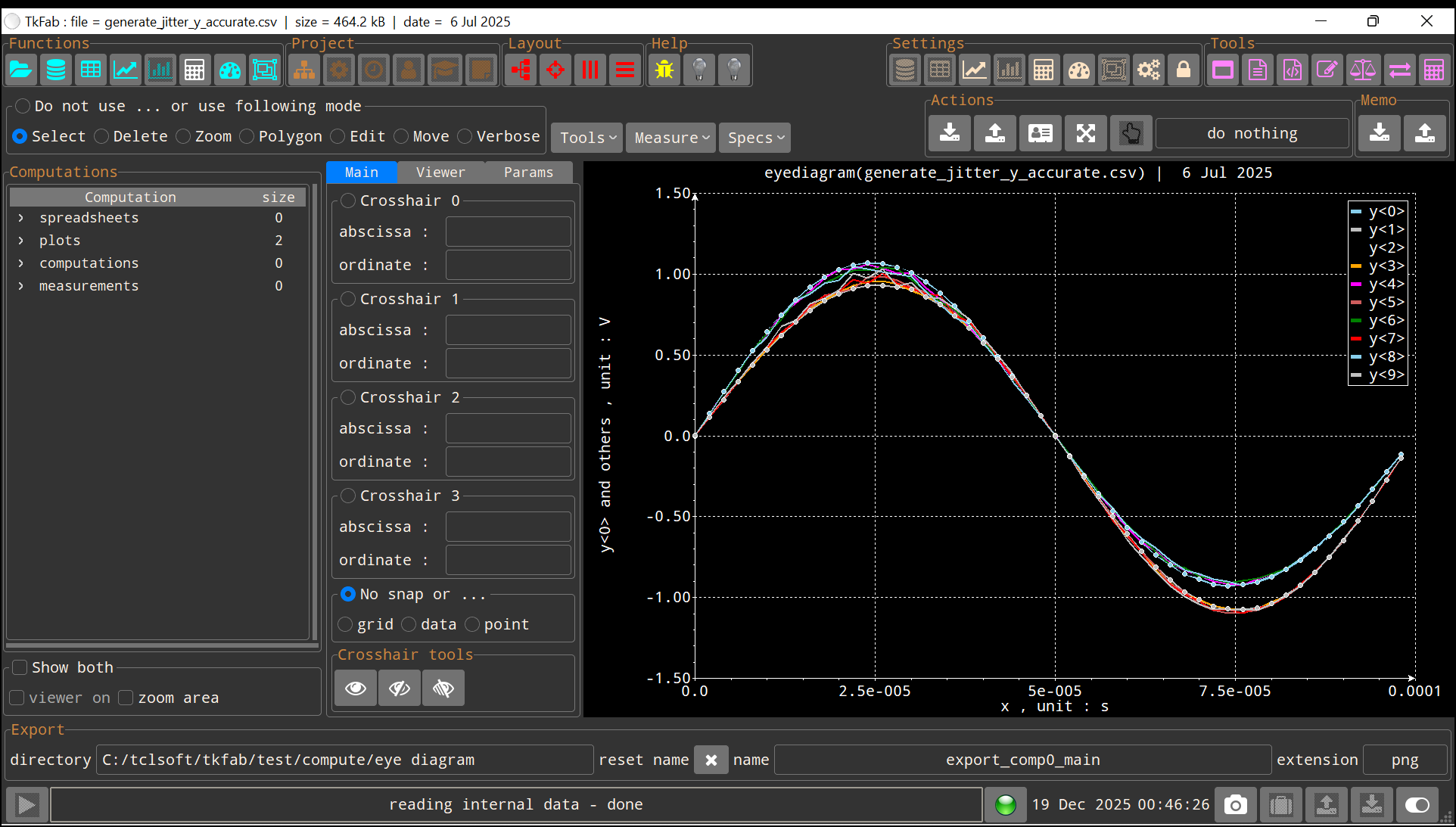

TkFab : this image show the result of eye diagram functionality on a set of data

"Eye Diagram" result

Un peu de code …

TkFab® inclut la possibilité d'écrire en méta-language des instructions permettant de réaliser de courts programmes équivalent à plusieurs dizaines de lignes de code. Il est réalisé en utilisant le concenpt de "namespace" du langage Tcl.
Les lignes ci-dessous génèrent les données sous forme de fichier au format CSV que l'on utilise comme jeu de données pour l'exemple "Eye diagram".

Note : Les lignes ne sont bien visibles que sur un écran large.

maths clear 1v {} maths create 1v ex1 maths expression1d 1v ex1 -name func1 -xstart 0.0 -xend 0.001 \ -formula { y = (1+(cos(_2pi*(0.5 + (rand()/50.0))*f*$t)/10.0))*sin(_2pi*f*$t) } \ -steps 10000 -algo fixed -var t -val y \ -pnames f -pvalues 10000 maths print 1v ex1 generate_jitter_y_accurate.csv -name func1 -var_units s -val_units "V" return 1
